CHAPTER.2 : Basic concepts in RF design 2.1 General Considerations 2.1.1 Units in RF DesignInput resistance = Load resistance 일 때만 Voltage Gain = Power Gain0dBm => 1mWsinusoid와 narrowvand 0-dBm 신호만 Vrms = Vp-p/2루트2왼쪽은 Purely-capacitive load with a 632-m Vpp swing, average power 없음 -> 파워 확인 불가오른쪽은 node X에 ideal voltage buffer와 50옴의 load 저항 달았음 -> 1mW 파워 확인 가능 2.1.2 Time Variance선형 조건 (Linear c..

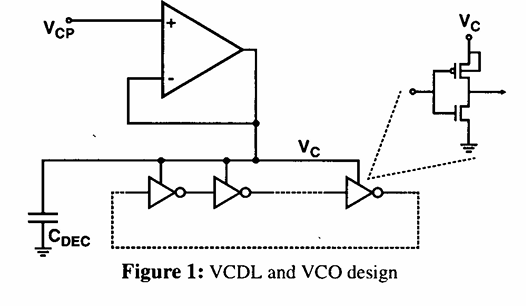

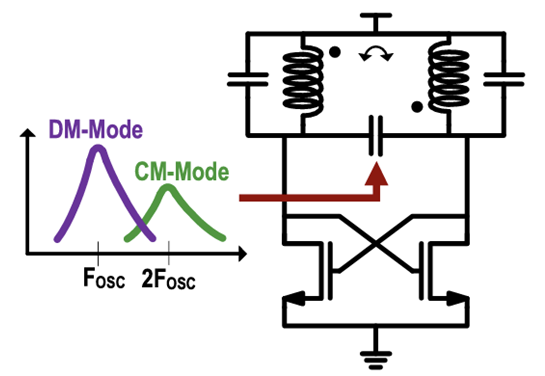

ABSTRACT  이 논문에서는 'CMOS 버퍼를 사용하고, 이 버퍼의 전원을 조절하는 방식' 으로 고성능의 DLL과 PLL을 설계하는 방법을 제안함.charge pump의 전류와 regulating amplifier 의 출력 저항을 조정하여 넓은 주파수 범위에서 일정한 성능을 유지할 수 있도록 함. 제안한 loop은 넓은 대역폭, Constant damping factor, Large operating range, Low noise sensitivity 가 가능하다.0.35 μm CMOS 공정에서 제작된 프로토타입은 10배 이상의 동작 범위를 가지며, 입력 신호를 1% 이내의 지터로 정확히 추적하는 성능을 보임.  Introduction - 기존 PLL/DLL 의 문제점  :PLL/DLL은 아날로그적인..

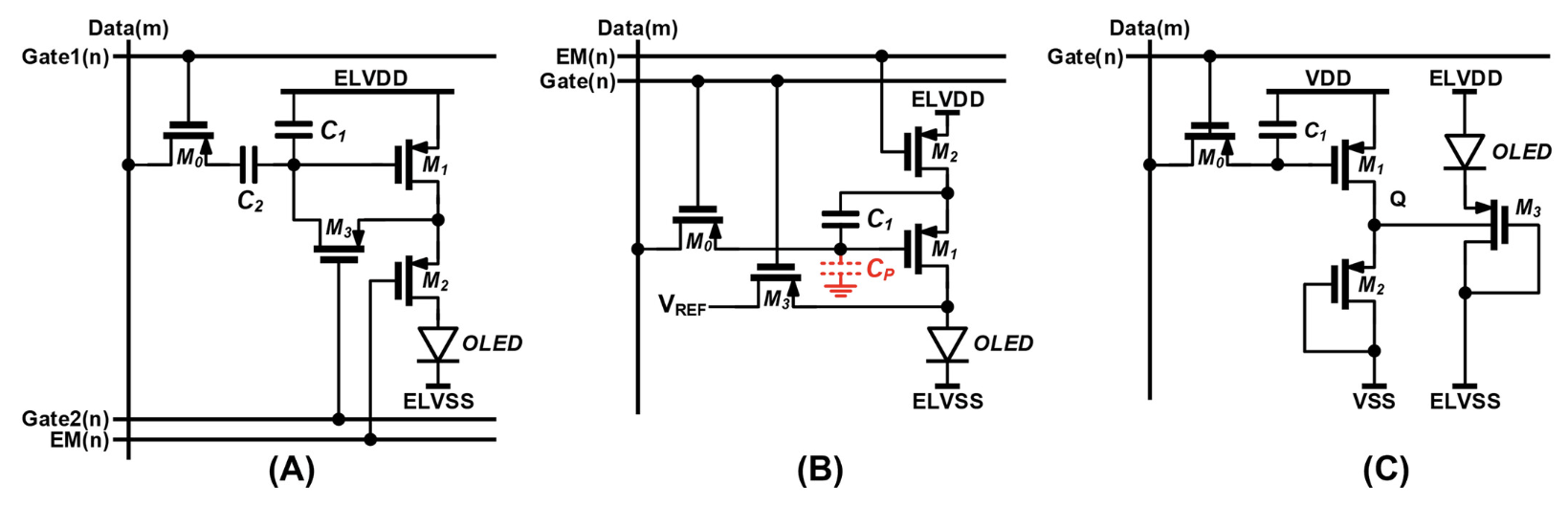

KEYWORDScurrent uniformity, microdisplay, OLEDoS, pixel circuit, wide data voltage range논문 리뷰에 들어가기 전에, Keyword 분석을 먼저 정리해 볼게요! - current uniformity : 각 픽셀에서 전류가 균일하게 흐르는 정도를 의미한다. 이가 높아야 화면의 밝기가 고르게 유지된다. - microdisplay : 소형 디스플레이 기술로, 고해상도, 높은 픽셀 밀도가 특징이다. - OLEDoS (OLED on Silicon, 실리콘 기판 OLED) : 실리콘 기판 위에 OLED를 증착하는 기술로, 고해상도 소형 디스플레이 제작에 유리하다.- pixel circuit : 디스플레이의 개별 픽셀을 구동하는 회로로, OLED (..

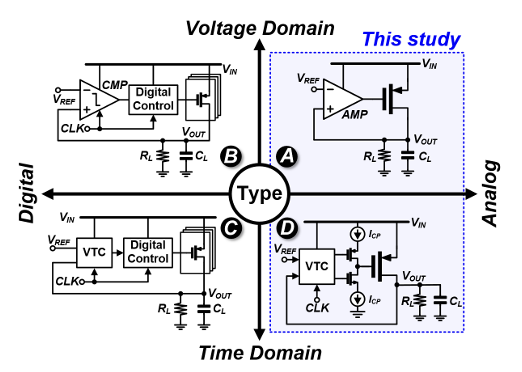

KEYWORDSFast transient response, high power supply rejection (PSR), hybrid regulation, low dropout regulator (LDO), wide frequency range논문 리뷰에 들어가기 전에, Keyword 분석을 먼저 정리해 볼게요! - high power supply rejection (PSR) : 전원에서 발생하는 노이즈나 변동이 회로에 미치는 영향을 얼마나 잘 억제하는지 나타내는 지표이다. 높은 PSR을 가진 회로는 전원에서 발생하는 노이즈를 잘 차단하여, 민감한 신호를 처리하는 데 있어서 신뢰성을 높인다. - hybrid regulation : 전원 공급 장치에서 여러 가지 방식의 규제 방법을 결합한 시스템을 의미한다..

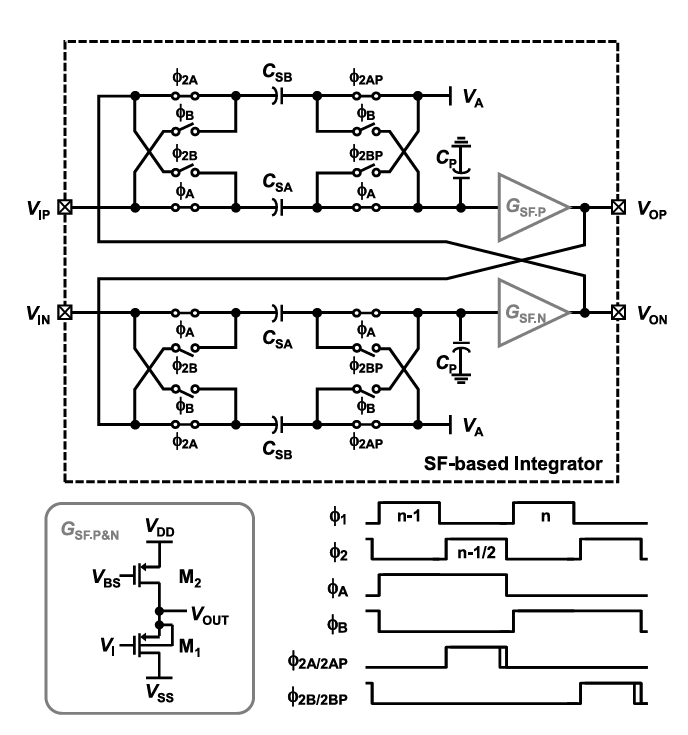

KEYWORDSDelta-sigma, analog-to-digital con verter (ADC), open-loop integrator, source follower, switched capacitor circuits, reference shuffling, data weighted averaging논문 리뷰에 들어가기 전에, Keyword 분석을 먼저 정리해 볼게요!- Analog-to-digital converter (ADC)[아날로그 공부] Analog to Digital Converter, ADC [아날로그 공부] Analog to Digital Converter, ADCADC 정의  Analog to Digital Converter, ADC는 말 그대로 아날로그 신호를 디지털 신호로 변환하는 ..

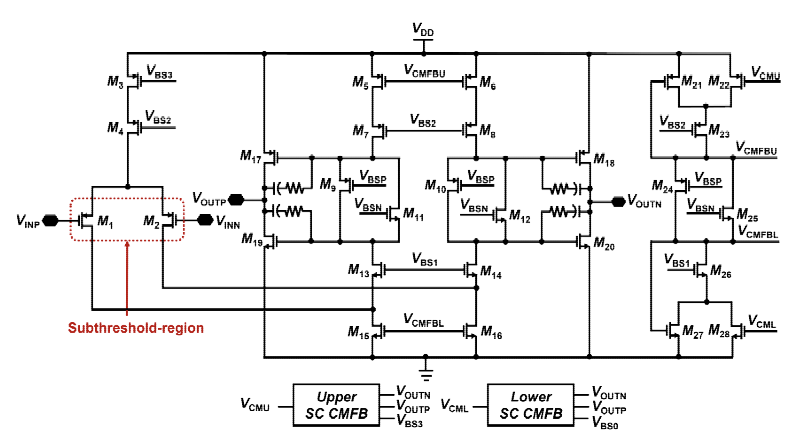

KEYWORDSAnalog-to-digital converter (ADC), class-AB op-amp, delta-sigma modulator, feed forward (FF), successive approximation register (SAR)논문 리뷰에 들어가기 전에, Keyword 분석을 먼저 정리해 볼게요! - Analog-to-digital converter (ADC)[아날로그 공부] Analog to Digital Converter, ADC [아날로그 공부] Analog to Digital Converter, ADCADC 정의  Analog to Digital Converter, ADC는 말 그대로 아날로그 신호를 디지털 신호로 변환하는 회로이다. 표본화(Sampling) → 양자화(Q..

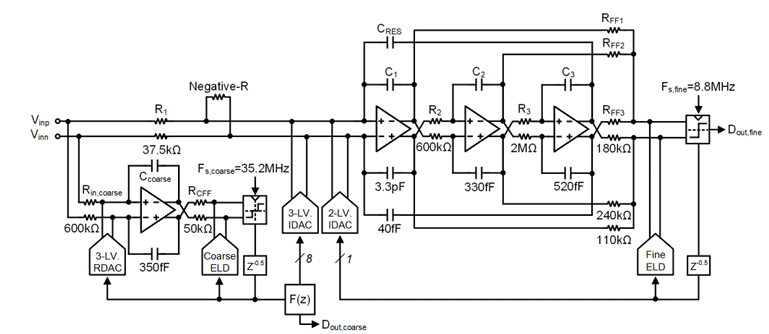

KEYWORDSAnalog-to-digital conversion, continuous time (CT), delta–sigma modulator, intrinsically linear DAC, multi-rate, negative-R, zoom analog-to-digital converter (ADC).논문 리뷰를 본격적으로 들어가기 전에 KEYWORD에 언급된 ADC 공부를 먼저 하고 시작할게요!  [아날로그 공부] Analog to Digital Converter, ADC [아날로그 공부] Analog to Digital Converter, ADCADC 정의  Analog to Digital Converter, ADC는 말 그대로 아날로그 신호를 디지털 신호로 변환하는 회로이다. 표본화(Sampl..

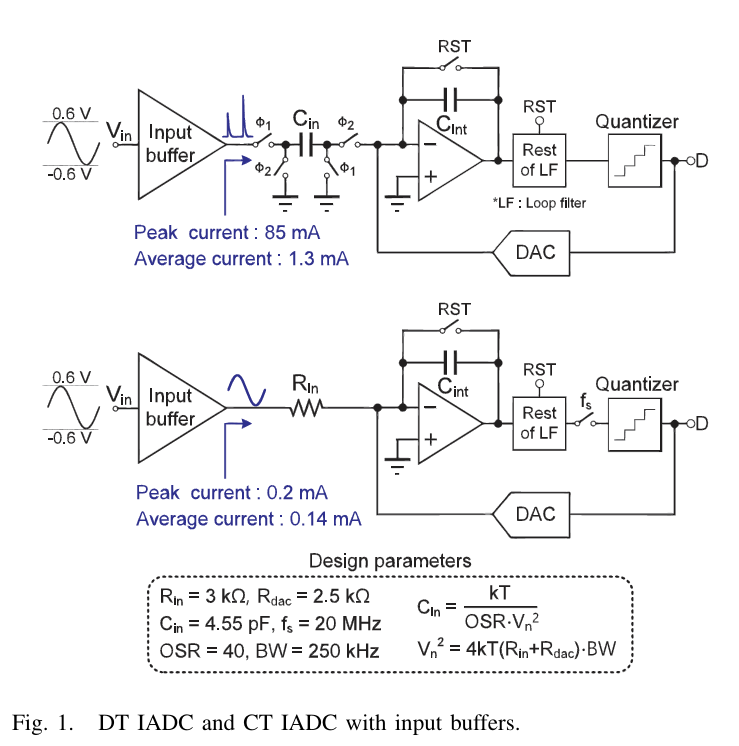

KEYWORDS Analog-to-digital converter (ADC), incremental ADC, continuous-time (CT), discrete-time (DT), linear exponential ADC, cyclic ADC, gain mismatch, circuit reusing, two-step operation, negative-R논문 리뷰를 본격적으로 들어가기 전에 KEYWORD에 언급된 ADC 공부를 먼저 하고 시작할게요!   [아날로그 공부] Analog to Digital Converter, ADC  [아날로그 공부] Analog to Digital Converter, ADCADC 정의  Analog to Digital Converter, ADC는 말 그대로 아날로그 신..

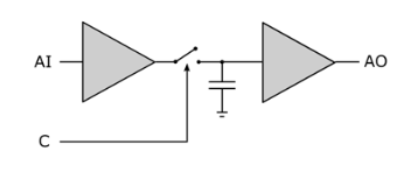

ADC 정의  Analog to Digital Converter, ADC는 말 그대로 아날로그 신호를 디지털 신호로 변환하는 회로이다. 표본화(Sampling) → 양자화(Quantization) → 부호화(Encoding) 총 3단계를 통해 아날로그(Analog) 신호를 디지털(Digital) 신호로 변환한다.일반적으로 사용하는 서들은 아날로그 신호의 형태로 출력되는 경우가 많아, 이 신호들을 마이크로컨트롤러에서 사용하기 위해서는 디지털 형태로의 변환이 필수적이다. (마이크로컨트롤러는 ADC 및 시스템 전압의 해상도에 따라 달라지는 전압의 레벨만 볼 수 있기 때문이다.)   Analog signalDigital signal연속적으로 변하는 신호.음성 신호, 온도 변화, 전압 신호 등이 있으며 노이즈에 ..

KEYWORDSBaud-rate, clock and data recovery (CDR), four level pulse amplitude modulation (PAM-4), Mueller–Müller phase detector (MMPD), pattern-based, receiver, wireline- Baud-rate : 초당 symbol의 수로, 데이터 전송 속도를 나타내는 지표이다. - Clock and data recovery (CDR) : 수신된 신호에서 clk과 data를 복구하는 기술로, 데이터의 정확한 sampling을 위해 사용된다.- Mueller–Müller phase detector (MMPD) : 디지털 신호의 타이밍 복원을 위해 사용되는 위상 검출 기법. 비동기 신호에서 클럭을 ..
